Kontrol Kebakaran pada Laboratorium
- Mengetahui sensor gas MQ2, sensor hujan dan sensor api
- Mengetahui cara kerja sensor gas MQ2, sensor hujan dan sensor api
- Mampu menggunakan dua buah sensor atau lebih dalam satu rangkaian
- Mengetahui penggunaan Sensor gas MQ2, Sensor Hujan dan Sensor Api dalam pengaplikasiannya di kehidupan
- Power Supply DC
Power Supply atau dalam bahasa Indonesia disebut dengan Catu Daya adalah suatu alat yang dapat menyediakan energi listrik untuk perangkat listrik atau elektronika lainnya.
Difungsikan guna mengukur besarnya tegangan listrik yang terdapat dalam suatu rangkaian listrik. Dimana, untuk penyusunannya dilakukan secara paralel sesuai pada lokasi komponen yang sedang diukur.Baterai (Battery) adalah sebuah alat yang dapat merubah energi kimia yang disimpannya menjadi energi Listrik yang dapat digunakan oleh suatu perangkat Elektronik.
Ground adalah titik kembalinya arus searah atau titik kembalinya sinyal bolak balik atau titik patokan dari berbagai titik tegangan dan sinyal listrik dalam rangkaian elektronika.
1. Resistor
Transistor adalah alat semikonduktor yang dipakai sebagai penguat, sebagai sirkuit pemutus dan penyambung arus (switching), stabilisasi tegangan, dan modulasi sinyal.
Konfigurasi Pin out:
Spesifikasi :
Relay adalah Saklar (Switch) yang dioperasikan secara listrik dan merupakan komponen Electromechanical (Elektromekanikal) yang terdiri dari 2 bagian utama yakni Elektromagnet (Coil) dan Mekanikal (seperangkat Kontak Saklar/Switch).Fitur:
1. Tegangan pemicu (tegangan kumparan) 5V
2. Arus pemicu 70mA
3. Maksimum beban AC 10A @250/125V
4. Maksimum beban DC 10A @30/28V
5. Switching maksimum 300 operasi/menit
Konfigurasi pin :
Motor listrik adalah alat untuk mengubah energi listrik menjadi energi mekanik. Alat yang berfungsi sebaliknya, mengubah energi mekanik menjadi energi listrik disebut generator atau dinamo.
Tegangan Terukur 5V DC
Spesifikasi item:
o Tanpa kecepatan beban 12000 ± 15% rpm
o Tidak ada arus beban =280mA
o Tegangan operasi 1.5-9V DC
o Mulai Torsi =250g.cm (menurut blade yang dikembangkan sendiri)
o mulai saat ini =5A
o Resistansi Isolasi di atas 10O antara casing dan terminal DV 100V
o Arah Rotasi CW: Terminal [+] terhubung ke catu daya positif, terminal [-] terhubung ke nagative
o daya, searah jarum jam dianggap oleh arah poros keluaran
o celah poros 0,05-0,35mm
Grafik Motor DC:
5. Switch SPDT
Saklar atau lebih tepatnya adalah Saklar listrik adalah suatu komponen atau perangkat yang digunakan untuk memutuskan atau menghubungkan aliran listrik. Saklar yang dalam bahasa Inggris disebut dengan Switch ini merupakan salah satu komponen atau alat listrik yang paling sering digunakan. Hampir semua peralatan Elektronika dan Listrik memerlukan Saklar untuk menghidupkan atau mematikan alat listrik yang digunakan.
Dioda fungsi untuk menghantarkan arus listrik ke satu arah tetapi menghambat arus listrik dari arah sebaliknya.
Operasional amplifier (Op-Amp) adalah suatu penguat berpenguatan tinggi yang terintegrasi dalam sebuah chip IC yang memiliki dua input inverting dan non-inverting dengan sebuah terminal output, dimana rangkaian umpan balik dapat ditambahkan untuk mengendalikan karakteristik tanggapan keseluruhan pada operasional amplifier (Op-Amp).
8. Gas sensor (mq-8)
Sensor gas adalah sensor yang befungsi untuk mengukur senyawa gas polutan yang ada di udara,seperti karbonmonoksida, hidrokarbon, nitrooksida, dan lain-lain.
Spesifikasi sensor pada sensor gas MQ-2 adalah sebagai berikut:
1. Catu daya pemanas : 5V AC/DC
2. Catu daya rangkaian : 5VDC
3. Range pengukuran : 200 - 5000ppm untuk LPG, propane 300 - 5000ppm untuk butane 5000 - 20000ppm untuk methane 300 - 5000ppm untuk Hidrogen
4. Keluaran : analog (perubahan tegangan)
Sensor ini dapat mendeteksi konsentrasi gas yang mudah terbakar di udara serta asap dan keluarannya berupa tegangan analog. Sensor dapat mengukur konsentrasi gas mudah terbakar dari 300 sampai 10.000 sensor ppm. Dapat beroperasi pada suhu dari -20°C sampai 50°C dan mengkonsumsi arus kurang dari 150 mA pada 5V.
Grafik Karakteristik Sensitivitas
9. Sensor Api (Flame Sensor)
Flame Sensor merupakan salah satu alat instrument berupa sensor yang dapat mendeteksi nilai intensitas dan frekuensi api dengan panjang gelombang antara 760 nm ~ 1100 nm.
Spesifikasi dari flame detector ini adalah sebagai berikut:
1. Keluaran = Digital (D0)
2. Output Digital: 0 dan 1
3. Tegangan operasi: 3.3V hingga 5V
4. Format keluaran: Output digital (TINGGI / RENDAH)
5. Rentang deteksi panjang gelombang: 760nm hingga 1100nm
6. Menggunakan komparator LM393
7. Sudut deteksi: sekitar 60 derajat
8. Sensitivitas yang dapat disesuaikan melalui potensiometer
9. Arus Keluaran Maksimum: 15 mA
10. Indikator lampu LED: daya (merah) dan output switching digital (hijau)
11. Api yang lebih ringan mendeteksi jarak 80cm
Konfigurasi pin:
Modul sensor api ini memiliki 4 kaki/pinout dengan konfigurasi :
1. Vcc (5V)
2. Gnd
3. AO (Analog Input).
4. Digital Output (DO).
10. PIR Sensor
Sensor PIR (Passive Infra Red) adalah sensor yang digunakan untuk mendeteksi adanya pancaran sinar infra merah dari suatu object. Sensor PIR bersifat pasif, artinya sensor ini tidak memancarkan sinar infra merah tetapi hanya menerima radiasi sinar infra merah dari luar.
Spesifikasi:
- Sudut deteksi 120 derajat.
- Rentang deteksi 7m.
- Ukuran: 32x24mm
- Output sinyal sakelar TTL output sinyal tinggi (3,3V), output sinyal rendah (0,4V).
- Waktu pemicu dapat disesuaikan 0,3 detik hingga 10 menit.
- Umumnya digunakan dalam perangkat anti-pencurian dan peralatan lainnya.
- Modul terpaksa diatur ke pemicu yang dapat digunakan kembali
- Tegangan kerja 4,5 hingga 20V
- Pengatur Waktu Jeda : Digunakan untuk mengatur lama pulsa high setelah terdeteksi terjadi gerakan dan gerakan telah berahir. *
- Pengatur Sensitivitas : Pengatur tingkat sensitivitas sensor PIR *
- Regulator 3VDC : Penstabil tegangan menjadi 3V DC
- Dioda Pengaman : Mengamankan sensor jika terjadi salah pengkabelan VCC dengan GND
- DC Power : Input tegangan dengan range (3 – 12) VDC (direkekomendasikan menggunakan input 5VDC).6. Output Digital : Output digital sensor
- Ground : Hubungkan dengan ground (GND)
- BISS0001 : IC Sensor PIR
- Pengatur Jumper : Untuk mengatur output dari pin digital
Optocoupler adalah komponen elektronika yang berfungsi sebagai penghubung berdasarkan cahaya optik. Pada dasarnya Optocoupler terdiri dari 2 bagian utama yaitu Transmitter yang berfungsi sebagai pengirim cahaya optik dan Receiver yang berfungsi sebagai pendeteksi sumber cahaya.Masing-masing bagian Optocoupler (Transmitter dan Receiver) tidak memiliki hubungan konduktif rangkaian secara langsung tetapi dibuat sedemikian rupa dalam satu kemasan komponen.
12. Buzzer /speaker
dayanya
Gambar 6. Bentuk sensor MQ-3 di Proteus
Sensor MQ-3 adalah sensor yang cocok digunakan untuk mendeteksi konsentrasi alkohol di udara secara langsung dan juga asap rokok. Keluaran dari sensor berupa tegangan analog yang sebanding dengan alkohol yang diterima. Spesifikasi dari sensor MQ-3 adalah sebagai berikut (ATMEL, 2012) :
Saat terdeteksi kebocoran gas hidrogen pada labor maka sensor MQ-8 berlogika ‘1’ dan output pada MQ-8 berlogika ‘1’ lalu arus masuk ke resistor dan dari resistor menuju kaki inverting LM358N yangmana pada LM358N arus diperbesar 1,5x dari 5V ke 7,25V. Arus dari Op-Amp diteruskan ke R3 dengan bentuk fixed bias lalu dikeluarkan tegangan VBE sebesar 0.88V ke kaki basis Transistor sehingga transistor on lalu ke emitter dan dilanjutkan ke relay maka arus dari relay mengalir R10 dan buzzer dengan buzzer sebagai indikator Alarm Kebakaran.Sensor MQ-3 berfungsi sebagai pendeteksi alkohol, apabila terdeteksi tumpahnya cairan alkohol pada labor tersebut makan sensor MQ-3 akan berlogika ‘1’ dan arus akan mengalir dari Vcc MQ-3 ke baterai 8V dan diteruskan ke kaki non-inverting Op-Amp dengan diperbesar 2x dan terhubung dengan relay, lalu output MQ-3 terhubung dengan resistor dan kaki basis transistor bipolar NPN dengan bentuk voltage divider dan arus dialirkan ke relay sehingga relay dapat menyala dan menghidupkan baterai B4 lalu baterai akan menghidupkan motor yang mana motor tersebut sebagai kipas angin yang menghalau aroma alkohol dan alkoholny keluar labor dan speaker sebagai indikator pemberitahu adanya alkohol yg berlebih.
Apabila pada kejadian tersebut menimbulkan api maka sensor flame akan berlogika ‘1’ dan arus akan mengalir dari output sebesar 0.87V dan masuk ke kaki basis transistor NPN, karena terdapat arus pada transistor tersebut maka arus pada baterai B1 akan masuk ke relay dan arus pada kaki basis akan mengalir ke emitter dan terhubung ke relay, sehingga arus dari relay tersebut akan mengalir melewati baterai 12V akan diteruskan ke motor yang mana motor tersebut berfungsi sebagai pompa air dan LED red sebagai penanda bahwa terjadi kebakaran.
Sensor PIR berfungsi sebagai pendeteksi orang, apabila terdeteksi orang mendekati kebakaran yang terjadi di labor terebut, maka sensor PIR berlogika ‘1’ dan arus mengalir dari output sebesar menuju transistor NPN dengan bentuk voltage divider dengan transistor unipolar, lalu saat tegangan VBE lebih dari 0,7V yaitu 0,85 sehingga transistor Q4 on dan arus mengalir dari basis mengalir ke emiter dan dihubungkan ke relay dengan salah satu kaki relay juga dihubungkan dengan sumber Vcc, arus dari relay tersebut mengalir ke baterai B5 dengan menghidupkan speaker sebagai pengingat orang untuk menjauhi area kebakaran tersebut.
- Buka aplikasi Proteus
- Siapkan alat dan bahan yang diperlukan untuk membuat rangkaian
- Disarankan agar membaca datasheet tiap komponen terlebih dahulu
- Pasang Logicstate, Sensor MQ-2, Sensor flame, Sensor PIR, resistor, transistor NPN, relay, led, Optocoupler, motor, ground, Op-Amp, Dioda, switch, buzzer, speaker dan power supply DC seperti beberapa rangkaian dibawah
- Atur logicstate, nilai Kapasitor, nilai baterai dan nilai resistor
- Coba dijalankan rangkaian apabila ouput hidup (led, motor) menyala maka rangkaian bisa digunakan

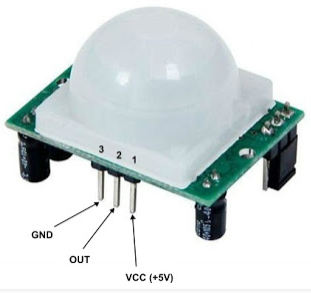

1. PIR Sensor
Sensor PIR (Passive Infra Red) adalah sensor yang digunakan untuk mendeteksi adanya pancaran sinar infra merah. Sensor PIR bersifat pasif, artinya sensor ini tidak memancarkan sinar infra merah tetapi hanya menerima radiasi sinar infra merah dari luar. Sensor ini biasanya digunakan dalam perancangan detektor gerakan berbasis PIR. Karena semua benda memancarkan energi radiasi, sebuah gerakan akan terdeteksi ketika sumber infra merah dengan suhu tertentu (misal: manusia) melewati sumber infra merah yang lain dengan suhu yang berbeda (misal: dinding), maka sensor akan membandingkan pancaran infra merah yang diterima setiap satuan waktu, sehingga jika ada pergerakan maka akan terjadi perubahan pembacaan pada sensor. Sensor PIR terdiri dari beberapa bagian yaitu :
a. Lensa Fresnel
Lensa Fresnel pertama kali digunakan pada tahun 1980an. Digunakan sebagai lensa yang memfokuskan sinar pada lampu mercusuar. Penggunaan paling luas pada lensa Fresnel adalah pada lampu depan mobil, di mana mereka membiarkan berkas parallel secara kasar dari pemantul parabola dibentuk untuk memenuhi persyaratan pola sorotan utama. Namun kini, lensa Fresnel pada mobil telah ditiadakan diganti dengan lensa plain polikarbonat. Lensa Fresnel juga berguna dalam pembuatan film, tidak hanya karena kemampuannya untuk memfokuskan sinar terang, tetapi juga karena intensitas cahaya yang relative konstan diseluruh lebar berkas cahaya.
b. IR Filter
IR Filter dimodul sensor PIR ini mampu menyaring panjang gelombang sinar infrared pasif antara 8 sampai 14 mikrometer, sehingga panjang gelombang yang dihasilkan dari tubuh manusia yang berkisar antara 9 sampai 10 mikrometer ini saja yang dapat dideteksi oleh sensor. Sehingga Sensor PIR hanya bereaksi pada tubuh manusia saja.
c. Pyroelectric Sensor
Seperti tubuh manusia yang memiliki suhu tubuh kira-kira 32˚C, yang merupakan suhu panas yang khas yang terdapat pada lingkungan. Pancaran sinar inframerah inilah yang kemudian ditangkap oleh Pyroelectric sensor yang merupakan inti dari sensor PIR ini sehingga menyebabkan Pyroelectic sensor yang terdiri dari galium nitrida, caesium nitrat dan litium tantalate menghasilkan arus listrik. Mengapa bisa menghasilkan arus listrik? Karena pancaran sinar inframerah pasif ini membawa energi panas. Material pyroelectric bereaksi menghasilkan arus listrik karena adanya energi panas yang dibawa oleh infrared pasif tersebut. Prosesnya hampir sama seperti arus listrik yang terbentuk ketika sinar matahari mengenai solar cell.
d. Amplifier
Sebuah sirkuit amplifier yang ada menguatkan arus yang masuk pada material pyroelectric.
e. Komparator
Setelah dikuatkan oleh amplifier kemudian arus dibandingkan oleh komparator sehingga mengahasilkan output.
Hampir semua jenis sensor PIR akan memiliki spesifikasi memiliki perbedaan, meskipun semuanya memiliki cara kerja yang sama. Dapat cek perbedaan tersebut dalam datasheet.
- Ukuran : Persegi
- Output : Nilai Digital High (3V) saat dipicu (gerakan terdeteksi), dan nilai digital Low saat menganggur (tidak ada gerakan terdeteksi). Panjang pulsa ditentukan oleh resistor dan kapasitor pada PCB.
- Jangkauan sensitivitas : sampai 20 kaki (6 meters) 110 derajat x 70 derajat jangkauan deteksi
- Power supply: 3.3V - 5V tegangan input.

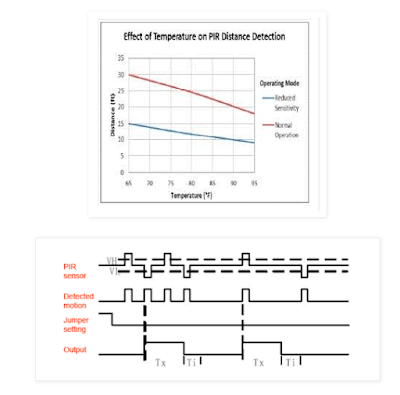

Pada grafik tersebut ; (a) Arah yang berbeda mengasilkan tegangan yang bermuatan berbeda ; (b) Semakin dekat jarak objek terhadap sensor PIR, maka semakin besar tegangan output yang dihasilkan ; (c) Semakin cepat objek bergerak, maka semakin cepat terdeteksi oleh sensor PIR karena infrared yang ditimbulkan dengan lebih cepat oleh objek semakin mudah dideteksi oleh PIR, namun semakin sedikit juga waktu yang dibutuhkan karena sudah diluar jangkauan sensor PIR.
Dari grafik, didapatkan bahwa suhu juga mempengaruhi seberapa jauh PIR dapat mendeteksi adanya infrared dimana semakin tinggi suhu disekitar maka semakin pendek jarak yang bisa diukur oleh PIR.
2. Gas sensor (mq-8)
Sensor gas adalah sensor yang befungsi untuk mengukur senyawa gas polutan yang ada di udara,seperti karbonmonoksida, hidrokarbon, nitrooksida, dan lain-lain.
Spesifikasi sensor pada sensor gas MQ-2 adalah sebagai berikut:
1. Catu daya pemanas : 5V AC/DC
2. Catu daya rangkaian : 5VDC
3. Range pengukuran : 200 - 5000ppm untuk LPG, propane 300 - 5000ppm untuk butane 5000 - 20000ppm untuk methane 300 - 5000ppm untuk Hidrogen
4. Keluaran : analog (perubahan tegangan)
Sensor ini dapat mendeteksi konsentrasi gas yang mudah terbakar di udara serta asap dan keluarannya berupa tegangan analog. Sensor dapat mengukur konsentrasi gas mudah terbakar dari 300 sampai 10.000 sensor ppm. Dapat beroperasi pada suhu dari -20°C sampai 50°C dan mengkonsumsi arus kurang dari 150 mA pada 5V.
Grafik Karakteristik Sensitivitas :
3. Flame sensor
Dalam suatu proses pembakaran pada pembangkit listrik tenaga uap, flame detector dapat mendeteksi hal tersebut dikarenakan oleh komponen-komponen pendukung dari flame detector. Sensor nyala api ini mempunyai sudut pembacaan sebesar 60 derajat, dan beroperasi normal pada suhu 25 – 85 derajat Celcius. Adapun unit flame detector dapat dilihat pada gambar dibawah ini:
- Pin1 (pin VCC): Suplai tegangan dari 3.3V ke 5.3V
- Pin2 (GND): Ini adalah pin ground
- Pin3 (AOUT): Ini adalah pin keluaran analog (MCU.IO)
- Pin4 (DOUT): Ini adalah pin keluaran digital (MCU.IO)
Spesifikasi :
- Keluaran = Digital (D0)
- Output Digital: 0 dan 1
- Tegangan operasi: 3.3V hingga 5V
- Format keluaran: Output digital (TINGGI / RENDAH)
- Rentang deteksi panjang gelombang: 760nm hingga 1100nm
- Menggunakan komparator LM393
- Sudut deteksi: sekitar 60 derajat
- Sensitivitas yang dapat disesuaikan melalui potensiometer
- Arus Keluaran Maksimum: 15 mA
- Indikator lampu LED: daya (merah) dan output switching digital (hijau)
- Api yang lebih ringan mendeteksi jarak 80cm
Cara kerja flame detector mampu bekerja dengan baik untuk menangkap nyala api untuk mencegah kebakaran, yaitu dengan mengidentifikasi atau mendeteksi nyala apiyang dideteksi oleh keberadaan spectrum cahaya infra red maupun ultraviolet dengan menggunakan metode optic kemudian hasil pendeteksian itu akan diteruskan ke Microprosessor yang ada pada unit flame detector akan bekerja untuk membedakan spectrum cahaya yang terdapat pada api yang terdeteksi tersebut dengan sistem delay selama 2-3 detik pada detektor ini sehingga mampu mendeteksi sumber kebakaran lebih dini dan memungkinkan tidak terjadi sumber alarm palsu.
Pada sensor ini menggunakan tranduser yang berupa infrared (IR) sebagai sensing sensor. Tranduser ini digunakan untuk mendeteksi akan penyerapan cahaya pada panjang gelombang tertentu, yang memungkinkan alat ini untuk membedakan antara spectrum cahaya pada api dengan spectrum cahaya lainnya seperti spectrum cahaya lampu, kilatan petir, welding arc, metal grinding, hot turbine, reactor, dan masih banyak lagi.
4. IC OP AMP
Penguat operasional atau yang dikenal sebagai Op-Amp merupakan suatu rangkaian terintegrasi atau IC yang memiliki fungsi sebagai penguat sinyal, dengan beberapa konfigurasi. Secara ideal Op-Amp memiliki impedansi masukan dan penguatan yang tak berhingga serta impedansi keluaran sama dengan nol. Dalam prakteknya, Op-Amp memiliki impedansi masukan dan penguatan yang besar serta impedansi keluaran yang kecil.
Op-Amp memiliki beberapa karakteristik, diantaranya:
- Penguat tegangan tak berhingga (AV = ∼)
- Impedansi input tak berhingga (rin = ∼)
- Impedansi output nol (ro = 0) d. Bandwidth tak berhingga (BW = ∼)
- Tegangan offset nol pada tegangan input (Eo = 0 untuk Ein = 0)
5. Resistor
Resistor atau hambatan adalah salah satu komponen elektronika yang memiliki nilai hambatan tertentu, dimana hambatan ini akan menghambat arus listrik yang mengalir melaluinya. Satuan Resistor adalah Ohm (simbol: Ω) yang merupakan satuan SI untuk resistansi listrik. Dalam sejarah, kata ohm itu diambil dari nama salah seorang fisikawan hebat asal German bernama George Simon Ohm. Beliau juga yang mencetuskan keberadaan hukum ohm yang masih berlaku hingga sekarang.
Rumus dari Rangkaian Seri Resistor: Rtotal = R1 + R2 + R3 + ….. + Rn
Rumus dari Rangkaian paralalResistor: 1/Rtotal = 1/R1 + 1/R2 + 1/R3 + ….. + 1/Rn
Rumus resistor dengan hukum ohm: R = V/I
Cara membaca resistor:
6. Transistor NPN
Termasuk dalam komponen semikonduktor aktif adalah transistor, Transistor sebenarnya kepanjangan dari Transfer dan Varistor. Mengenal karakteristiknya transistor terbagi dua kategori ialah Bipolar Junction Transistor (BJT) dan Unipolar Transistor. Kerja transistor pada dasarnya difungsikan sebagai saklar elektronik (Switching) dan penguat sinyal (Amplifier).
Sekitar tahun 1947an, Tiga orang ilmuwan fisika asal Amerika yaitu William Shockley beserta rekannya John Barden, dan W. H Brattain yang tergabung sebagai peneliti pada sebuah laboratorium milik perusahaan AT&T Bell, merekalah yang berhasil pertama kali menemukan Transistor. Transistor adalah nama yang diberikan oleh ilmuwan John Robinson karena sifat kerjanya komponen ini yang dapat menghantarkan energi dengan kekuatan daya hantar dapat ditentukan dengan cara mengatur nilai tahanan pada bias pengontrolnya. Pernyataan ini sesuai dengan kepanjangan kata dari transistor yaitu Transfer (Pemindahan) dan Varistor (Variable Resistor). Dan sekitar tahun 1958an, komponen transistor mulai digunakan pada rangkaian elektronik dalam projek-projek penelitian para ilmuwan tersebut. Jenis Transistor :
1. Bipolar Junction Transistor (BJT)
Bi artinya dua dan Polar asal kata dari polarity yang artinya polaritas, dengan kata lain bipolar junction transistor (BJT) adalah jenis Transistor yang memiliki dua polaritas yaitu hole (lubang) atau elektron sebagai carier (pembawa) untuk menghantarkan arus listrik. Prinsip dasar konstruksinya disusun seperti dari dua buah dioda yang disambungkan pada kutub yang sama yaitu Anoda dengan anoda sehingga menghasilkan transistor jenis NPN atau Katoda dengan katoda yang menjadi transistor jenis PNP.
2. Unipolar Junction Transistor (UJT)
Pada transistor UJT hanya satu polaritas saja yang dijadikan carier/pembawa muatan arus listrik, yaitu elektron saja atau hole/lubangnya saja, tergantung dari jenis transistor UJT tersebut. Karena prinsip kerjanya transistor ini berdasarkan dari efek medan listrik, maka transistor UJT lebih dikenal dengan nama FET (Field Efect Transistor) atau Transistor Efek Medan. Karakteristik:
Rumus:

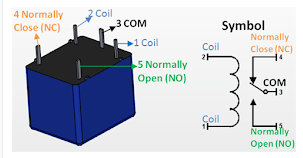

7. Relay
Relay merupakan komponen elektronika berupa saklar atau swirch elektrik yang dioperasikan secara listrik dan terdiri dari 2 bagian utama yaitu Elektromagnet (coil) dan mekanikal (seperangkat kontak Saklar/Switch). Komponen elektronika ini menggunakan prinsip elektromagnetik untuk menggerakan saklar sehingga dengan arus listrik yang kecil (low power) dapat menghantarkan listrik yang bertegangan lebih tinggi. Berikut adalah simbol dari komponen relay. Pada dasarnya, Relay terdiri dari 4 komponen dasar yaitu :
- Electromagnet (Coil)
- Armature
- Switch Contact Point (Saklar)
- Spring
Kontak Poin (Contact Point) Relay terdiri dari 2 jenis yaitu :
8. Motor
Motor Listrik DC atau DC Motor adalah suatu perangkat yang mengubah energi listrik menjadi energi kinetik atau gerakan (motion). Motor DC ini juga dapat disebut sebagai Motor Arus Searah. Seperti namanya, DC Motor memiliki dua terminal dan memerlukan tegangan arus searah atau DC (Direct Current) untuk dapat menggerakannya. Motor Listrik DC ini biasanya digunakan pada perangkat-perangkat Elektronik dan listrik yang menggunakan sumber listrik DC seperti Vibrator Ponsel, Kipas DC dan Bor Listrik DC.
Prinsip Kerja Motor DC
Pada prinsipnya motor listrik DC menggunakan fenomena elektromagnet untuk bergerak, ketika arus listrik diberikan ke kumparan, permukaan kumparan yang bersifat utara akan bergerak menghadap ke magnet yang berkutub selatan dan kumparan yang bersifat selatan akan bergerak menghadap ke utara magnet. Saat ini, karena kutub utara kumparan bertemu dengan kutub selatan magnet ataupun kutub selatan kumparan bertemu dengan kutub utara magnet maka akan terjadi saling tarik menarik yang menyebabkan pergerakan kumparan berhenti.
9. Baterai
Baterai (Battery) adalah sebuah alat yang dapat merubah energi kimia yang disimpannya menjadi energi Listrik yang dapat digunakan oleh suatu perangkat Elektronik. Dengan adanya Baterai, kita tidak perlu menyambungkan kabel listrik untuk dapat mengaktifkan perangkat elektronik kita sehingga dapat dengan mudah dibawa kemana-mana. Dalam kehidupan kita sehari-hari, kita dapat menemui dua jenis Baterai yaitu Baterai yang hanya dapat dipakai sekali saja (Single Use) dan Baterai yang dapat di isi ulang (Rechargeable). Jenis-jenis Baterai :
1. Baterai Primer (Baterai Sekali Pakai/Single Use)
Baterai Primer atau Baterai sekali pakai ini merupakan baterai yang paling sering ditemukan di pasaran, hampir semua toko dan supermarket menjualnya. Hal ini dikarenakan penggunaannya yang luas dengan harga yang lebih terjangkau. Baterai jenis ini pada umumnya memberikan tegangan 1,5 Volt dan terdiri dari berbagai jenis ukuran seperti AAA (sangat kecil), AA (kecil) dan C (medium) dan D (besar). Disamping itu, terdapat juga Baterai Primer (sekali pakai) yang berbentuk kotak dengan tegangan 6 Volt ataupun 9 Volt.
Jenis-jenis Baterai yang tergolong dalam Kategori Baterai Primer (sekali Pakai / Single use) diantaranya adalah :
- Baterai Zinc-Carbon (Seng-Karbon)
- Baterai Alkaline (Alkali)
- Baterai Lithium
- Baterai Silver Oxide
2. Baterai Sekunder (Baterai Isi Ulang/Rechargeable)
Baterai Sekunder adalah jenis baterai yang dapat di isi ulang atau Rechargeable Battery. Pada prinsipnya, cara Baterai Sekunder menghasilkan arus listrik adalah sama dengan Baterai Primer. Hanya saja, Reaksi Kimia pada Baterai Sekunder ini dapat berbalik (Reversible). Pada saat Baterai digunakan dengan menghubungkan beban pada terminal Baterai (discharge), Elektron akan mengalir dari Negatif ke Positif. Sedangkan pada saat Sumber Energi Luar (Charger) dihubungkan ke Baterai Sekunder, elektron akan mengalir dari Positif ke Negatif sehingga terjadi pengisian muatan pada baterai. Jenis-jenis Baterai yang dapat di isi ulang (rechargeable Battery) yang sering kita temukan antara lain seperti Baterai Ni-cd (Nickel-Cadmium), Ni-MH (Nickel-Metal Hydride) dan Li-Ion (Lithium-Ion).
Jenis-jenis Baterai yang tergolong dalam Kategori Baterai Sekunder (Baterai Isi Ulang) diantaranya adalah :
- Baterai Ni-Cd (Nickel-Cadmium)
- Baterai Ni-MH (Nickel-Metal Hydride)
- Baterai Li-Ion (Lithium-Ion)

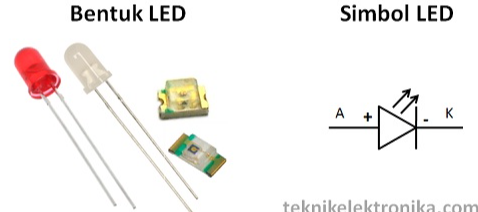

10. LED
LED merupakan keluarga dari Dioda yang terbuat dari Semikonduktor. Cara kerjanya pun hampir sama dengan Dioda yang memiliki dua kutub yaitu kutub Positif (P) dan Kutub Negatif (N). LED hanya akan memancarkan cahaya apabila dialiri tegangan maju (bias forward) dari Anoda menuju ke Katoda.
LED terdiri dari sebuah chip semikonduktor yang di doping sehingga menciptakan junction P dan N. Yang dimaksud dengan proses doping dalam semikonduktor adalah proses untuk menambahkan ketidakmurnian (impurity) pada semikonduktor yang murni sehingga menghasilkan karakteristik kelistrikan yang diinginkan. Ketika LED dialiri tegangan maju atau bias forward yaitu dari Anoda (P) menuju ke Katoda (K), Kelebihan Elektron pada N-Type material akan berpindah ke wilayah yang kelebihan Hole (lubang) yaitu wilayah yang bermuatan positif (P-Type material). Saat Elektron berjumpa dengan Hole akan melepaskan photon dan memancarkan cahaya monokromatik (satu warna).

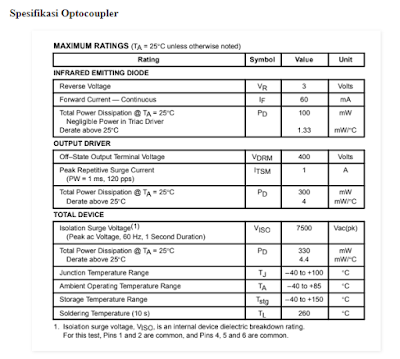

11. Sensor optocoupler
Optocoupler adalah komponen elektronika yang berfungsi sebagai penghubung berdasarkan cahaya optik. Pada dasarnya Optocoupler terdiri dari 2 bagian utama yaitu Transmitter yang berfungsi sebagai pengirim cahaya optik dan Receiver yang berfungsi sebagai pendeteksi sumber cahaya.Masing-masing bagian Optocoupler (Transmitter dan Receiver) tidak memiliki hubungan konduktif rangkaian secara langsung tetapi dibuat sedemikian rupa dalam satu kemasan komponen.
Jenis-jenis Optocoupler yang sering ditemukan adalah Optocoupler yang terbuat dari bahan Semikonduktor dan terdiri dari kombinasi LED (Light Emitting Diode) dan Phototransistor. Dalam Kombinasi ini, LED berfungsi sebagai pengirim sinyal cahaya optik (Transmitter) sedangkan Phototransistor berfungsi sebagai penerima cahaya tersebut (Receiver). Jenis-jenis lain dari Optocoupler diantaranya adalah kombinasi LED-Photodiode, LED-LASCR dan juga Lamp-Photoresistor.
Pada prinsipnya, Optocoupler dengan kombinasi LED-Phototransistor adalah Optocoupler yang terdiri dari sebuah komponen LED (Light Emitting Diode) yang memancarkan cahaya infra merah (IR LED) dan sebuah komponen semikonduktor yang peka terhadap cahaya (Phototransistor) sebagai bagian yang digunakan untuk mendeteksi cahaya infra merah yang dipancarkan oleh IR LED.
Dari gambar diatas dapat dijelaskan bahwa Arus listrik yang mengalir melalui IR LED akan menyebabkan IR LED memancarkan sinyal cahaya Infra merahnya. Intensitas Cahaya tergantung pada jumlah arus listrik yang mengalir pada IR LED tersebut. Kelebihan Cahaya Infra Merah adalah pada ketahanannya yang lebih baik jika dibandingkan dengan Cahaya yang tampak. Cahaya Infra Merah tidak dapat dilihat dengan mata telanjang.
Cahaya Infra Merah yang dipancarkan tersebut akan dideteksi oleh Phototransistor dan menyebabkan terjadinya hubungan atau Switch ON pada Phototransistor. Prinsip kerja Phototransistor hampir sama dengan Transistor Bipolar biasa, yang membedakan adalah Terminal Basis (Base) Phototransistor merupakan penerima yang peka terhadap cahaya.
File Rangkaian klik disini
Video Rangkaian klik disini
Datasheet Flame Sensor klik disini
Datasheet PIR Sensor klik disini
Datasheet Sensor MQ-8 klik disini
Datasheet Sensor MQ-3 klik disiniDatasheet Op-Amp klik disiniDatasheet Op-Amp LM358N klik disiniDatasheet Resistor klik disini
Datasheet LED klik disini
Datasheet Optocoupler klik disini
Datasheet Relay klik disini
Datasheet Buzzer klik disini
Datasheet Transistor NPN klik disini
Library Flame Sensor klik disini
Library Sensor PIR klik disini
Library Sensor MQ klik disiniFile HMTL klik disini
