LAPORAN AKHIR 1 MODUL 4

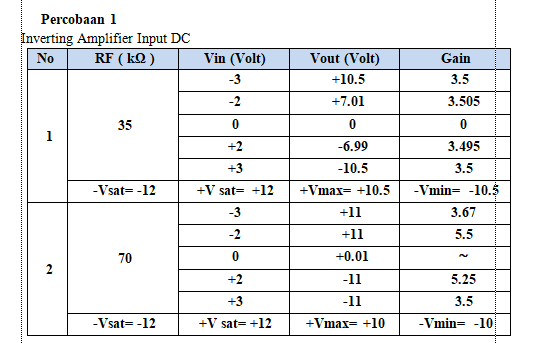

Percobaan 1
1. Jurnal [KEMBALI]
2. Alat dan Bahan [KEMBALI]
- Vsource
- Vsine
- Op-Amp
- Resistor
- Ground
- Oscilocope
- Voltmeter
3. Rangkaian Simulasi [KEMBALI]
4. Prinsip Kerja Rangkaian [KEMBALI]
Rangkaian inverting op-amp berfungsi menguatkan dan membalikkan polaritas tegangan. Arus pada rangkaian invertingn akan mengalir pada R1, dan dihubungkan pada input negatif op-amp. Karena besarnya impedansi pada kaki op-amp menyebabkan arus mengalir ke Rf dan berlanjut ke output op-amp. Pemasangan resistor bertujuan untuk mengatur faktor penguat inverting amplifiernya. Tanda minus menunjukkan berkebalikan fasa dengan sinyal input. Artinya jika sinyal input adalah positif maka sinyal outputnya akan negatif dan jika sinyal input negatif maka sinyal outputnya adalah positif. Tegangan output yang dihasilkan diperoleh dari rumus berikut :
5. Video Rangkaian [KEMBALI]
6. Analisa [KEMBALI]
1. Jelaskan prinsip kerja rangkaian inverting !
Jawab :
Rangkaian inverting op-amp berfungsi menguatkan dan membalikkan polaritas tegangan. Arus pada rangkaian invertingn akan mengalir pada R1, dan dihubungkan pada input negatif op-amp. Karena besarnya impedansi pada kaki op-amp menyebabkan arus mengalir ke Rf dan berlanjut ke output op-amp. Pemasangan resistor bertujuan untuk mengatur faktor penguat inverting amplifiernya. Tanda minus menunjukkan berkebalikan fasa dengan sinyal input. Artinya jika sinyal input adalah positif maka sinyal outputnya akan negatif dan jika sinyal input negatif maka sinyal outputnya adalah positif. Tegangan output yang dihasilkan diperoleh dari rumus berikut :
2. Apa pengaruh Vin terhadap Vout pada rangkaian inverting ?
Jawab :
Apabila Vin bernilai negatif, maka Voutput nya bernilai positif. Sedangkan apabila Vin bernilai positif maka Voutnya bernilai negatif. Dapat disimpulkan bahwa terjadi pembalik polaritas dari Vin menjadi Vout. Semakin besar nilai -Vin maka semakin besar juga +Vout nya dan begitupun sebaliknya.
3. Jelaskan pengaruh +Vsaturasi dan -Vsaturasi pada tegangan output yang dihasilkan !
Jawab :
Pengaruh
dari tegangan saturasi yaitu untuk membatasi nilai tegangan keluaran maximum
dari op amp tersebut. +Vsat merupakan besar tegangan input saat Vout pertama
kali berubah setelah Vin diatur ke Vmax dan diturunkan secara perlahan.Sedangkan
–Vsat merupakan besar tegangan input saat Vout pertama kali berubah setelah Vin
diatur ke Vmin dan dinaikkan secara perlahan. Contohnya apabila di beri tegangan
+Vsat dan –Vmin sebesar +12 V dan -12V maka output dari op amp tersebut tidak akan
melebih dari 10V yang mana op amp tersebut hanya bisa menghasilkan output
tegangan maximum 10V.
4. Bagaimana turunan rumus Vout dari ragkaian inverting ?
Jawab :
Dari rangkaian inverting tersebut dapat diketahui bahwa tengan masukan sama degan 0 (nol) dan nilai impedansi masukkannya tak terhingga, dimana ini merupakan syarat ideal rangkaian penguat inverting tersebut, sehingga diperoleh rumus sebagai berikut :
