1. Jurnal [back]


Percobaan 3 .  Rangkaian Clamper

a. Dengan masukan sinyal gelombang sinusoidal

Besaran yang diamati

Gambar bentuk sinyal

Vmax

Vmin







Tegangan masukan,Vi




+10 V

-10 V







Tegangan keluaran, Vo

(untuk clamper positif)




+12,75 V

  -7 V





Tegangan keluaran, Vo

(untuk clipper negatif)




+8,20 V

-11,50 V

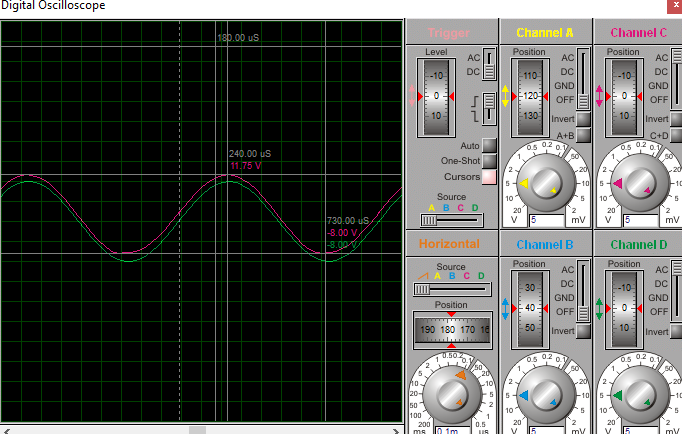

Tegangan keluaran, Vo

(untuk clamper berpanjar  +3V)




+11,75 V

-8V


2. Alat dan Bahan [back]


a. Sumber AC
  • Sebagai sumber penghasil tegangan AC.

    b. Resistor
    Resistor adalah komponen elektronika yang berfungsi untuk menghambat atau membatasi aliran listrik yang mengalir dalam suatu rangkain elektronika.

    c. Dioda

    Dioda adalah komponen aktif dua kutub yang pada umumnya bersifat semikonduktor, yang memperbolehkan arus listrik mengalir ke satu arah (kondisi panjar maju) dan menghambat arus dari arah sebaliknya (kondisi panjar mundur). Diode dapat disamakan sebagai fungsi katup di dalam bidang elektronika.

    d. Baterai

    Sebagai sumber arus DC

    e. Ohmmeter
    Ohmmeter merupakan sebuah alat leketronik yang digunakan untuk mengukur suatu resistensi dari segala macam objek. Alat ini terdiri dari layar digital yang dilengkapi dengan sebuah jarum jam sebagai penunjuk skalanya.

    f. Kapasitor

    Kapasitor atau kondensator oleh ditemukan oleh Michael Faraday (1791-1867) pada hakikatnya adalah suatu alat yang dapat menyimpan energi/ muatan listrik di dalam medan listrik, dengan cara mengumpulkan ketidakseimbangan internal dari muatan listrik atau komponen listrik yang mampu menyimpan muatan  listrik yang dibentuk oleh permukaan (piringan atau kepingan) yang berhubungan yang dipisahkan oleh suatu penyekat.

3. Rangkaian Simulasi [back]







4. Prinsip kerja rangkaian [back]
A. Clamper Positif
Prinsip kerja dari rangkaian clamper positif ,arus AC yang berasal dari sumber tegangan dengan bentuk gelombang sinusoidal. Terdapat dua kondisi kondisi pertama, setengah gelombang positif akan melewati capasitor 100nF dan kapasitor 100nf menyimpan tegangan sebesar tegangan sumber. kemudian, arus menuju ke  percabangan antara dioda dan resistor.Pada dioda akan menerima tegangan balik (reverse bias) dikarenakan arus masuk dari katoda menuju anoda dioda yang berarti tegangan pada sisi N lebih besar dari sisi P dan daerah deplesi diode  membesar dikarenakan ada tolak menolak muatan positif dan negatif,sehingga hambatan yang dimiliki dioda lebih besar dibandingkan pada resistor 100k. Dengan demikian  arus tidak melewati dioda ,kemudian arus  melewati resistor 100k, dimana tegangan pada resistor hampir sama dengan tegangan inputnya.
      Pada kondisi kedua setengah gelombang negatif akan menuju percabangan antara diode dan resistor 100k ohm. Karena pada resistor 100k ohm memiliki hambatan yang maka arus akan mengalir melewati baterai lalu ke diode,pada diode terjadi forward bias (bias maju) yaitu arus masuk dari anoda (kutub positif) menuju ke katoda(kutub negative) dimana elektron bebas pada sisi N (katode) akan berpindah mengisi hole dan daerah deplesi mengecil karena ada tarik menarik antara muatan positif dan negative.  Arus akan masuk kedalam capasitor dan menyimpan arus sebesar tegangan sumber. Sehingga kapasitor menyimpan tegangan sebesar 2Vs dan gelombang output akan kecil dari pada gelombang input.dan dapat dilihat bentuk gelombang outputnya pada osiloskop dan juga dapat dilihat pergeserannya keatas (positif)

B. Clamper Negatif
Prinsip kerja dari rangkaian clamper negatif ,arus AC yang berasal dari sumber tegangan dengan bentuk gelombang sinusoidal. Terdapat dua kondisi yaitu kondisi pertama, setengah gelombang positif akan melewati capasitor 100nF dan kapasitor 100nf menyimpan tegangan sebesar tegangan sumber. kemudian, arus menuju ke  percabangan antara dioda dan resistor.Pada dioda akan menerima forward bias(bias maju) dikarenakan arus masuk dari anoda menuju katoda dimana elektron bebas pada sisi N (katode) akan berpindah mengisi hole dan daerah deplesi mengecil karena ada tarik menarik antara muatan positif dan negative.sehingga hambatan diode lebih kecil dari resistor 100k ohm maka arus akan mengalir ke diode .
      Pada kondisi kedua setengah gelombang negatif akan melewati percabangan antara diode dan resistor 100k ohm. Pada diode terjadi revers bias(bias mundur) dikarenakan arus masuk dari katoda menuju anoda dioda yang berarti tegangan pada sisi N lebih besar dari sisi P dan daerah deplesi diode  membesar dikarenakan ada tolak menolak muatan positif dan negatif,sehingga hambatan yang dimiliki dioda lebih besar dibandingkan pada resistor 100k. Dengan demikian  arus tidak melewati dioda ,kemudian arus  melewati resistor 100k, Sehingga besar tegangan output hampir sama dengan tegangan input dengan polaritas (-). dan akan mengalir ke capasitor dan menyimpan tegangan sebesar VS. apabila di running maka gelombang output akan lebih kecil daripada gelombang input dan dapat dilihat pergeserannya kebawah (negative)
C. Clamper Positif Berpanjar

Prinsip kerja dari rangkaian clamper Positif Berpanjar ,arus AC yang berasal dari sumber tegangan dengan bentuk gelombang sinusoidal.Disini terdapat dua kondisi dimana setengah gelombang positif dan setengah gelombang negatif. setengah gel positif arus akan menuju capasitor dan terjadi penyimpanan tegangan oleh capasitor. dan arus akan mengalir ke percabangan antara dioda dan resistor.karena dioda terdapat kondisi rivers bias dikarenakan arus dari kutub katoda ke anoda. dan daerah deplesinya akan membesar dikarenakan adanya tolak menolak antara kutub positif dan kutub negatif sehingga arus tidak dapat mengalir ke dioda. Dikarenakan resistansinya itu sangat besar maka arus akan mengalir ke R1 10k
selanjutnya pada kondisi 2 arus akan mengalir pada percabangan antara baterai dgn resistor pada baterai tidak ada hambatan dan pada resistor memiliki hambatan 10k maka arus akan mengalir menuju dioda. Diodanya terjadi forward bias (bias maju) dikarenakan arus masuk dari anoda ke katoda sehingga deplesinya mengecil, dikarenakan adanya tarik menarik antara kutub positif dan kutub negatif dari muatan, maka dengan demikian akan terjadi penyimpanan tegangan pada capasitor

5. Video Rangkaian [back]






6. Analisa [back]

1.      1.      Jelaskan prinsip kerja rangkaian clampe positif, negatif, dan Panjar

Jawab :



- Prinsip kerja clamper positif

Ketika setengah gelombang positif masuk akan menuju ke kapasitor lalu ke dioda dan resistor, pada saat menuju ke dioda akan masuk ke kaki katoda dari dioda dan mengalami reverse bias sehingga arus dikembalikan ke kapasitor. Pada kondisi ini terjadi pengisian pada kapasitor. Selanjutnya ketika setengah gelombang negatif masuk maka akan menuju ke dioda dan resistor, pada saat menuju dioda akan bertemu dengan kaki anoda dari dioda dan mengalami forward bias sehingga arus akan diteruskan. Pada kondisi forward bias ini resistansi dari dioda kecil sehingga arus yang berasal dari penyimpanan kapasitor juga akan mengalir. Hal inilah yang menyebabkan gelombang bergeser ke arah positif



Prinsip kerja clamper negatif

Ketika setengah gelombang negatif masuk maka akan menuju ke dioda dan resistor, pada saat menuju dioda akan bertemu dengan kaki katoda dari dioda dan mengalami reverse bias sehingga arus dikembalikan ke kapasitor. Pada kondisi ini terjadi pengisian pada kapasitor. Selanjutnya ketika setengah gelombang positif masuk akan menuju ke kapasitor lalu ke dioda dan resistor. Pada saat menuju ke dioda akan masuk ke kaki anooda dari dioda dan mengalami forward bias sehingga arus akan diteruskan. Pada kondisi forward bias ini resistansi dari dioda kecil sehingga arus yang berasal dari penyimpanan kapasitor juga akan mengalir. Hal inilah yang menyebabkan gelombang bergeser ke arah negatif.



- Prinsip Kerja clamper panjar

Prinsip kerja dari rangkaian clamper Positif Berpanjar ,arus AC yang berasal dari sumber tegangan dengan bentuk gelombang sinusoidal.Disini terdapat dua kondisi dimana setengah gelombang positif dan setengah gelombang negatif. setengah gel positif arus akan menuju capasitor dan terjadi penyimpanan tegangan oleh capasitor. dan arus akan mengalir ke percabangan antara dioda dan resistor.karena dioda terdapat kondisi rivers bias dikarenakan arus dari kutub katoda ke anoda. dan daerah deplesinya akan membesar dikarenakan adanya tolak menolak antara kutub positif dan kutub negatif sehingga arus tidak dapat mengalir ke dioda. Dikarenakan resistansinya itu sangat besar maka arus akan mengalir ke R1 10k selanjutnya pada kondisi 2 arus akan mengalir pada percabangan antara baterai dgn resistor pada baterai tidak ada hambatan dan pada resistor memiliki hambatan 10k maka arus akan mengalir menuju dioda. Diodanya terjadi forward bias (bias maju) dikarenakan arus masuk dari anoda ke katoda sehingga deplesinya mengecil, dikarenakan adanya tarik menarik antara kutub positif dan kutub negatif dari muatan, maka dengan demikian akan terjadi penyimpanan tegangan pada capasitor



2.      Jelaskan pengisian dan pengosongan kapasitor sertakan diagram pengisian dan pengosongannya

Jawab

Pengisian kapasitor terjadi pada saat kapasitor terhubung dengan sumber, maka tegangan yang mengalir akan mengisi penuh kapasitor sampai penuh sesuai dengan waktu tertentu. Lalu untuk pengosongan kapasitor terjadi pada saat kapasitor tidak terhubung dengan sumber, maka tegangan yang telah diisi ke kapasitor akan keluar dan mengalir melewati rangkaian, tegangan yang berasal dari kapasitor akan dihabiskan sampai waktu tertentu.

            Bentuk diagram pengisian dan pengosongan kapasitor:



3.      Jelaskan pengaruh kapasitor terhadap rangkaian !

Jawab :


Pada rangkaian kapasitor berguna untuk menguatkan tegangan AC yang diberikan
pada input rangkaian. Dengan penambahan kapasitor ini maka tegangan pada
sinyal output akan lebih besar dibandingkan tanpa capasitor.
jika nilai kapasitor semakin besar maka jumlah muatan yang dapat disimpan akan
semakin besar sehingga waktu untuk discharge kapasitor akan semakin lama dan
tegangan kapasitor tidak turun terlalu cepat. Begitupun sebaliknya.
