Laporan Akhir 1 Percobaan 2

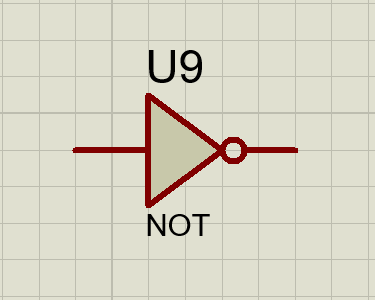

a. Gerbang Not
Gerbang NOT merupakan gerbang di mana keluarannya akan selalu berlawanan dengan masukannya. Bila pada masukan diberikan tegangan ,maka transistor akan jenuh dan keluaran akan bertegangan nol. Sedangkan bila pada masukannya diberi tegangan tertentu, maka transistor akan cut off, sehingga keluaran akan bertegangan tidak nol.
b. Gerbang XOR
X-OR merupakan gerbang OR yang bersifat exlusif, di mana keluarannya akan nol jika masukannya bernilai sama, dan jika salah satu masukannya berbeda maka keluarannya akan bernilai 1.
c. Gerbang AND
Gerbang ANDKeluaran akan bernilai 1 jika semua nilai input adalah 1, dan jika salah satu atau lebih input ada yang bernilai nol maka output akan bernilai nol.
d. Gerbang OR
Gerbang OR jika salah satu atau semua input berlogika 1, maka output nya berlogika 1,
sedangkan output berlogika 0 jika semua input berlogika 0.
saat sebuah sinyal input memasuki gerbang logika maka akan terjadi proses dimasing-masing gerbang, sehingga output dari rangkaian tersebut akan terlihat.
6. Analisa [Back]
1.
Bandingkanhasil
output yang dihasilkan pada percobaan 2 pada setiap gerbang logika dengan
karakteristik setiap gerbang logika dasar yang uda dan rekan rekan ketahui
,apakah ada perbedaan atau sama ?jelaskan

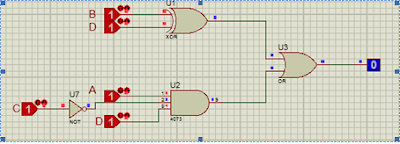

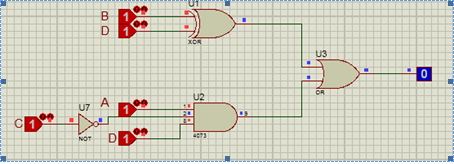

Pada rangkaian tersebut kita memiliki 4 buah gerbang logika
yaitu : gerbang NOT,gerbang AND,gerbang X-OR dan gerbang OR.
Pertama gerbang X-OR memiliki 2 input yang berlogika 1 maka
outputnya berlogika 0,hal itu dikarenakan prinsip dari gerbang gerbang X-OR
dimana outputnya akan bernilai 0 jika inputnya bernilai sama ( 00 atau 11) dan
outputnya akan bernilai 1 jika inputnya bernilai beda .
Kedua gerbang NOT yang bermula memiliki input 1 maka
outputnya akan kebalikkan dari input yaitu 0,lalu output dari gerbang Not tadi
menuju ke kaki gerbang AND dan di gerbang AND memiliki 3 input yaitu logika
1,0,1 dan menghasilkan outputnya berlogika 0 hal itu dikarenakan prinsip dari
gerbang AND yaitu output akan bernilai 1 jika semua inputnya berlogika 1 juga.
Ketiga output X-OR ( berlogika 0 ) dan output AND ( berlogika
0 ) menuju ke kaki input gerbang OR lalu di gerbang OR menghasilkan output 0
dikarenakan prinsip gerbang OR yaitu output akan berlogika 1 jika salah satu
atau lebih input bernilai 1 dan output bernilai 0 jika semua input bernilai 0
2.
Analisa

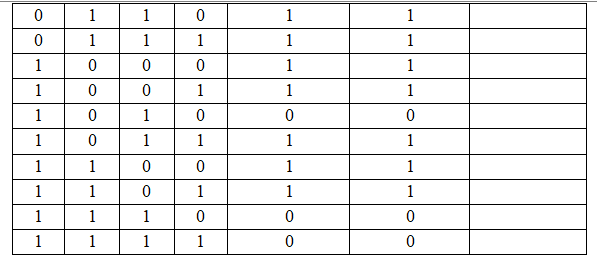

dan jelaskan hasil pada percobaan 2 sesuai pada kondisi 7 sampai 9 pada tabel !
|
Input |
|
|
Output |
|
||
|
D |
C |
B |
A |
H1 |
H2 |
H(pers 1) |
|
0 |
1 |
1 |
0 |
1 |
1 |
1 |
|
0 |
1 |
1 |
1 |
1 |
1 |
1 |
|
1 |
0 |
0 |
0 |
1 |
1 |
1 |
·
Pada
kondisi 7 memiliki nilai C dan B 1,A dan D bernilai 0.dimana output pada X-OR
berlogika 1 dikarenakansalah satu input bernilai 1 ,dan output pada AND
berlogika 0 maka output di OR berlogika satu dikarenakan salah satu inputnya
berlogika 1 .Sehingga output pada H 1 dan H 2 berlogika 1
·
Pada
kondisi 8 memiliki nilai A, C dan B 1, dan D bernilai 0.Dimana output pada
rangkaian ini sama dengan kondisi 7,dimana pada X-OR berlogika 1
dikarenakansalah satu input bernilai 1 ,dan output pada AND berlogika 0 maka
output di OR berlogika satu dikarenakan salah satu inputnya berlogika 1
.Sehingga output pada H 1 dan H 2 berlogika 1
·
Pada
kondisi 9 memiliki nilai A, C dan B 0, dan D bernilai 1.Pada kondisi 9 ini dimana
output pada X-OR berlogika 1 dikarenakansalah satu input bernilai 1 ,dan output
pada AND berlogika 0 karena tidak semua input berlogika 1, maka output di OR
berlogika satu dikarenakan salah satu inputnya berlogika 1 .Sehingga output
pada H 1 dan H 2 berlogika 1
